Rivelatori di particelle a LHC. Terza parte: unire i puntini lasciati da particelle cariche

Come promesso, iniziamo dunque dai prodotti di decadimento carichi.

Elettroni, muoni, protoni, pioni e tutta un'altra pletora di adroni (e le loro antiparticelle) sono particelle elettricamente cariche. Ovvero, una delle loro caratteristiche quella di avere una carica elettrica. Normalmente misuriamo la carica elettrica in multiplo della carica dell'elettrone: l'elettrone ha allora carica -1 (perché convenzionalmente l'elettrone ha carica negativa); la sua antiparticella, il positrone, ha carica +1, esattamente come il protone; il muone -1 come l'elettrone, l'antimuone +1; ci sono pioni con carica positiva e con carica negativa, e altri adroni carichi.

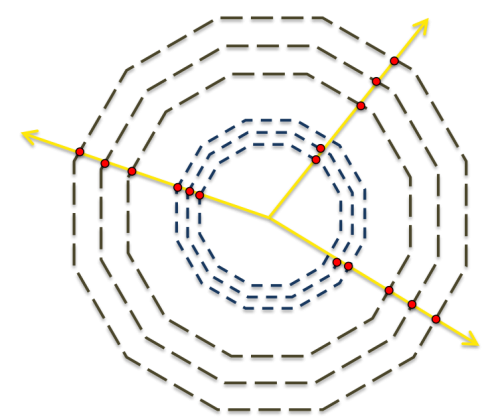

Il fatto che certe particelle abbiano carica elettrica ci permette di fare due cose. Intanto, approfittiamo del fatto che una particella dotata di carica elettrica tende a ionizzare la materia che attraversa: quando una particella carica passa attraverso un materiale, tende più o meno facilmente a scalzare dalle loro placide orbite alcuni degli elettroni degli atomi di questo materiale. Con gli accorgimenti opportuni, questi elettroni scalzati dal passaggio della particella carica possono essere raccolti, e trasformarli in un segnale elettrico da trattare e misurare. Sfruttando questo principio costruiamo dei rivelatori segmentati in tanti piccole piastrelline sensibili, che si "accendano" se attraversate da una particella carica. La forma e la dimensione delle piastrelline sensibili, e la tecnologia su cui si basa il loro "accendersi" al passaggio di una particella carica, possono essere veramente diverse (per esempio: a volte si usano pixel in silicio, proprio come nei sensori della macchine fotografiche digitali; altre volte tubicini con del gas dentro; o altro ancora), ma i dettagli tecnici non sono essenziali per quello che vogliamo discutere qui. Quello che è importante è che possiamo piazzare una serie consecutiva di strati di questo tipo di rivelatori intorno al punto in collisione dei fasci: le particelle cariche prodotte nella collisione attraverseranno questi strati accendendo qualche piastrellina in ogni strato. Con una procedura analoga al gioco di "unisci i puntini" (solo più complessa, perché non ci sono i numerini, e bisogna provare la combinazione più sensata: scriviamo programmi di computer che sono particolarmente efficaci in questo compito) dalle piastrelle accese possiamo risalire a una serie di tracce per ogni collisione. La parte di un rivelatore che si occupa di questa operazione si chiama in gergo tracciatore (tracker).

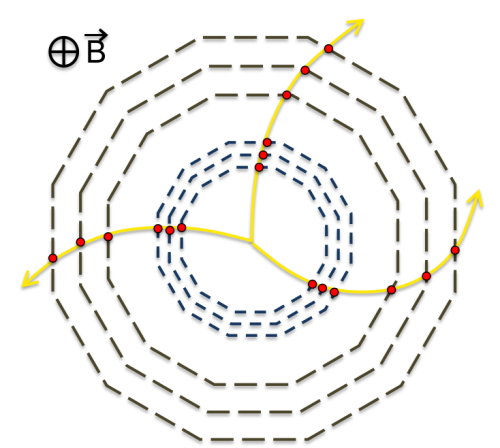

La misura della traccia associata al passaggio di una particella carica è una cosa buona, ma sa sola non ci dice molto. Si trattava di una particella con carica positiva o negativa? Qual era la sua velocità (o meglio, il suo momento)? Queste informazioni aggiuntive si possono ottenere sfruttando la ben nota legge di Lorentz, che magari ricordate dalle scuole superiori: un particella carica che si muova in un campo magnetico subisce una forza perpendicolare alla direzione del moto che la spinge a curvare. Il verso della curvatura dipende dalla carica della particella (dunque opposto per cariche opposte), l'entità della curvatura dalla velocità della particella. Se immergiamo dunque il tracciatore in un campo magnetico, le tracce della particelle cariche non saranno più diritte ma curve, e misurandone il senso e il raggio di curvatura possiamo risalire al segno della carica (positiva o negativa) e alla velocità della particella. Per questo un tracciatore associato a un campo magnetico viene chiamato anche spettrometro (nel senso che misura lo spettro delle energie delle diverse particelle che vede). Nella figura qui sotto le linee del campo magnetico (che di solito viene indicato con la lettera B) sono perpendicolari allo schermo, dunque, se considerate un rivelatore cilindrico, parallele alla linee dei fasci.

Ogni esperimento di fisica delle particelle agli acceleratori ha solitamente due spettrometri. Un primo tracciatore centrale, messo molto vicino alla linea del fascio, per misurare tutte le tracce che emergono dal punto di collisione, e magari anche la presenza di tracce che non provengono dall'interazione principale (a LHC, lo scontro tra i due protoni), ma dal decadimento secondario di una particella che che è sopravvissuta abbastanza da allontanarsi dal punto di collisione. E un secondo tracciatore, messo come guscio esterno del rivelatore, dedicato a misurare le tracce dei muoni, i quali, interagendo molto poco, normalmente attraversano tutto il resto del rivelatore senza fermarsi. Normalmente questo si chiama in gergo spettrometro per muoni.

Al prossimo giro vi mostro come sono fatti i tracciatori centrali e gli spettrometri a muoni di ATLAS e CMS, e i loro rispettivi campi magnetici.

(continua)
